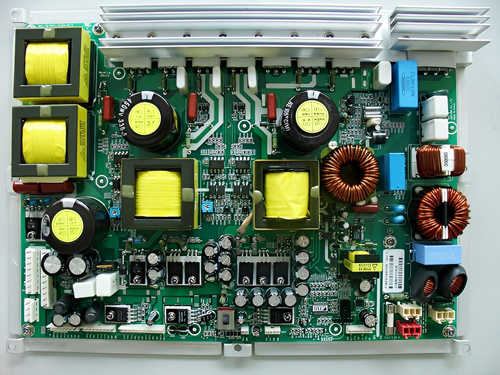

咱們通常只注重PCB布線，卻忽略了各組件之間的連線方式，下面讓深圳市潤澤五洲電子科技有限公司來為大家介紹PCB電路板各組件之間如何連線的：

1、PCB電路中不允許有交叉電路，可以用“鉆”、“繞”兩種辦法解決可能交叉的線條。

2、電阻、二極管、管狀電容器等組件有“立式”，“臥式”兩種安裝方式。立式指組件體垂直于電路板安裝、焊接，其優點是節省空間，臥式指組件體平行并緊貼于電路板安裝，焊接，其優點是組件安裝的機械強度較好。

3、同一級電路的接地點應盡量靠近，并且本級電路的電源濾波電容也應接在該級接地點上。

4、總地線必須嚴格按高頻-中頻-低頻一級級地按弱電到強電的順序排列原則， 調頻頭等高頻電路采用大面積包圍式地線，以保證有良好的屏蔽效果。

5、應確保強電流引線盡可能寬些，以降低布線電阻及其電壓降，可減小寄生耦合而產生的自激。

6、地線、電源線等阻抗低的走線可長一些，阻抗高的走線盡量短。阻抗高的走線容易吸收信號，引起電路不穩定。

以上是關于“PCB電路板各組件之間如何連線的”的介紹，希望對大家有一定的幫助，更多PCBA資訊請關注本站的內容更新!深圳市潤澤五洲電子科技有限公司是一家專業的PCBA加工企業，擁有全自動SMT生產線和波峰焊，為您全程開放生產和質量檢測過程，找到我們，您就屬于有了自己的電子加工廠!
