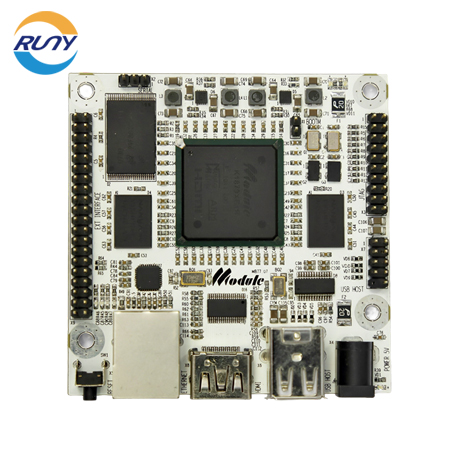

怎么用萬用表排查線路板故障？首先將紅表筆接地，電容的負極都是地點，紅圈內的腳位都是地點，將黑色表筆放在IC腳上測量，這時萬用表上就會一個二極體值顯示出來，通過二極體值來判斷IC的好壞，多少數值是好的需要根據經驗來評估，建議拿一塊電路板作對比量測。

怎么快速檢測出線路板故障?

1.看元件的狀態

拿到一塊出故障的電路板，首先觀察電路板電容、電阻以及功率器件有沒有明顯的燒毀、鼓脹等損壞現象。

2.看線路板的焊接

如印制電路板有沒有變形翹曲、脫落、虛焊、燒糊變黑以及翹起等現象。

3.觀察元件的插件

觀察集成電路、二極管、電路板電源變壓器等方向有沒插錯。

4.電阻電容電感的簡單測試

使用萬用表對量程內的電阻、電容、電感等可懷疑元件進行簡單的測試，測試有否電阻阻值變大、電容短路、開路和容值變化、電感短路和開路等現象。

5.上電測試

如果通過以上方式還是沒有辦法排出故障問題，就可以進行上電測試，測試線路板穩壓器、交流電源、交流電源等是否存在異常情況。

6.刷程序

對于有單片機、DSP、CPLD等可編程元件，可考慮重新刷一遍程序，排除程序運行異常造成的電路故障。
